【プラモ】タミヤ 1/700「軽巡洋艦 球磨」　1933年 近代化改修後

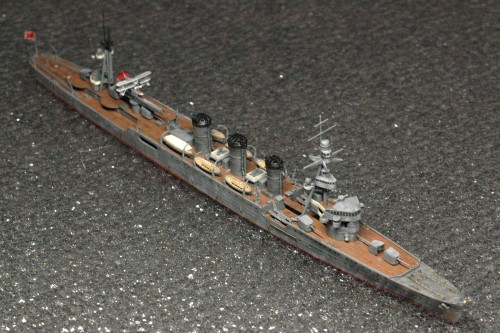

ずっと作りかけで放置していたタミヤ1/700「軽巡洋艦 球磨」を完成させました！

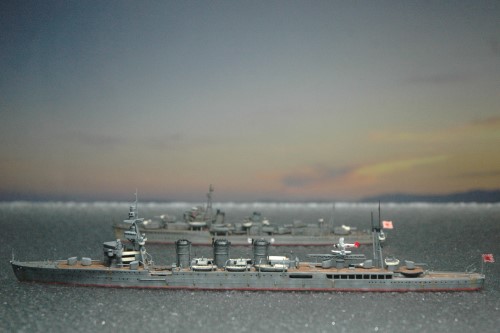

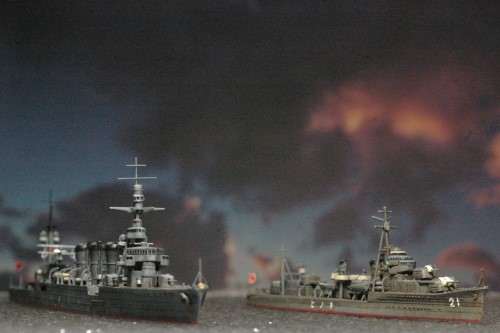

1933年（昭和8年）の近代化改装工事後の姿を再現。「駆逐艦 子日」と並べてみました。

昭和8年(1933年)の時点で新型艦だった「駆逐艦 子日」と並べると、「軽巡洋艦 球磨」のクラシカルさが際立ちますね。

以下で説明します。

「軽巡洋艦 球磨」について

「軽巡洋艦 球磨」

「軽巡洋艦 球磨」は、「球磨型軽巡洋艦」の1番艦として大正7年(1918年)に佐世保海軍工廠で起工、大正9年(1920年)に竣工しました。

「球磨型軽巡洋艦」は、日本海軍の近代型高速軽巡洋艦の嚆矢ともいえる「天龍型軽巡洋艦」を拡大強化したものとして建造されました。

竣工後はロシア領沿岸方面、中国沿岸方面、南洋方面などで行動した後、昭和8年(1933年)に近代化改装工事を受けました。今回製作したのは、この近代化改装工事の後の姿です。

ところで、「軽巡洋艦 球磨」を含む佐世保海軍工廠で建造された「軽巡洋艦」は、リノリウムが縦貼りだったと推定されています。

また「日本海軍艦艇写真集」や「傑作軍艦アーカイブ」などの書籍にはリノリウムが縦貼りと思われる写真も掲載されています。

そこで、縦貼りのリノリウムを再現しました。

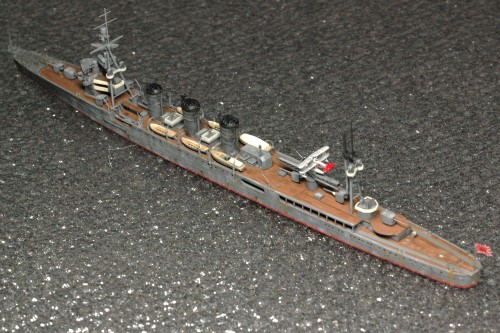

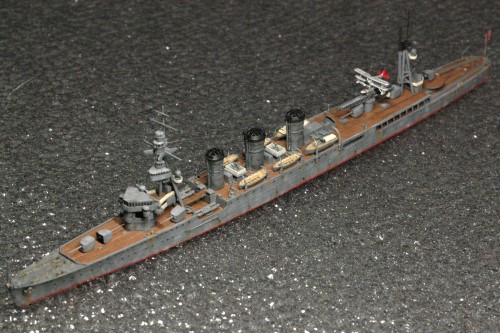

「球磨」の近代化改装工事後の姿

竣工時の「軽巡洋艦 球磨」はカタパルトを搭載しておらず、艦載機は後部セルター甲板の5番、6番主砲の間に設けられた格納庫に収められていました。

タミヤ1/700の「軽巡洋艦 木曽」には、この時期の後部セルター甲板のパーツが入っています。

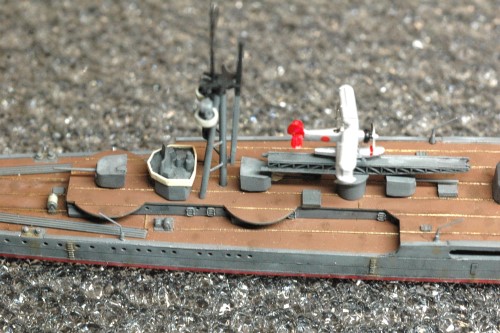

昭和8年(1933年)の近代化改装では、この格納庫が廃止され、代わりにカタパルトが搭載されました。また、これに伴い後部セルター甲板を左側舷側まで拡張し、航空作業甲板としました。

さらに、後部マストを三脚式に改造して補強し、艦載機を上げ下ろしするためのデリックが取り付けられました。

後部マストの探照灯は2基に増やされ、見張り所も追加されました。

艦橋構造物は、羅針艦橋が改善されて固定式の天蓋が取り付けられ、その上部に3.5ｍ測距儀が取り付けられました。また、左右に見張り所が追加されました。

さらに前部マスト中段の測的所などの構造物も改善されました。

8㎝高角砲はこの時点では換装されず、昭和12年~13年の定期修理の際に25㎜連装機銃に置き換えられたようです。

製作時のポイント

今回製作したタミヤのキットは、昭和15年頃の姿が再現されているようです。

ただし古いキットのためか、後部セルター甲板が拡張されておらず、最近の資料から想像される姿とは異なっている部分もあります。

これを昭和8年(1933年)の近代化改装工事後の姿で製作するため、各部に手を加えました。

船体各部の加工

後部魚雷発射管室に床を追加

キットでは、後部魚雷発射管室の甲板が省略されています。天井に魚雷発射管を接着しますが、実物では床に魚雷発射管が設置されています。

そこで、プラバンを後部魚雷発射管室にはまるサイズに切り出し、その上にプラバンなどで作成した魚雷発射管甲板を接着しました。

これを船体内部に接着しました。下地となるプラバンの上に乗せる発射管甲板のプラバンを0.5㎜厚とすることで、魚雷発射管がちょうどよい高さに収まりました。

後部セルター甲板の拡張

キットの後部セルター甲板は左舷が拡張されていません。そこで、プラバンで甲板を自作することにしました。

資料に掲載されている図面を型としてプラバンから後部セルター甲板を切り出しました。

この時参照した図面や実物の写真より、「球磨」は他の同型艦と比べて後部魚雷発射管室の後ろが長いことが判明。そこで、プラバンを足して後部魚雷発射管室の後ろを延長。これに伴い、ラッタルの位置も変更しました。

カタパルトの支塔、四角い構造物などをプラ材で自作。後部艦橋はキットのパーツから切り出しました。また、後部マストはプラ材、伸ばしランナーとキットのパーツを組み合わせて製作しました。

そして、セルター甲板下の支柱をプラバンの細切りで製作しました。

舷側、艦首波切板、御紋章板など

キットの船体は、艦首の波切板と甲板の縁取りが省略されています。これらをプラ材で再現しました。

甲板の縁取りとして、船体のリノリウム部分の外側に0.5㎜ｘ0.25㎜のプラ材を貼りました。

次に舷側のモールドのうち、錨、舷外消磁電路と汚水捨て管を削り落としました。そして、細切りマスキングシートを貼った上から缶スプレーのサーフェイサーを吹き付けて、鉄板継ぎ目を再現しました。

艦首のアンカー引き込み部分にはプラボウでベルマウスを追加しました。

そして艦首先端にプラ材で御紋章板を取り付け、菊花御紋章を接着しました。

艦首と艦尾の旗竿は伸ばしランナーで再現しました。

リノリウム押え金具

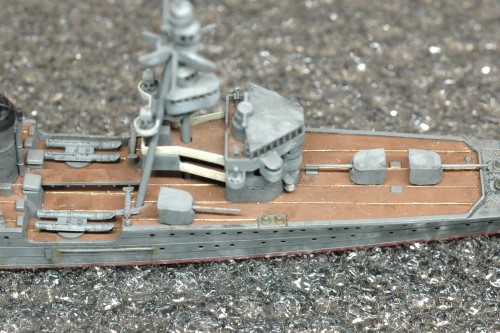

佐世保海軍工廠で建造された軽巡の特徴として、縦張りのリノリウムを再現しました。リノリウムのサイズは長さ27.3ｍ、幅1.83ｍのようです。1/700に換算すると長さ39㎜、幅2.6㎜です。このサイズで再現しました。

ただし、パターンが分かる資料は見つからなかったので推定で製作しました。

リノリウム貼りのパターンを伸ばしランナーで再現。元々のリノリウム押え金具のモールドを削り落とし、伸ばしランナーを縦張りに貼りなおしました。

伸ばしランナーを平行に接着するため、2.5㎜幅に切り出したマスキングテープを甲板に貼り、ガイドとして使用しました。

リノリウム押え金具の塗装は、試行錯誤の末、クレオスMr.カラーC9「ゴールド」を使用しました。

甲板にクレオスMr.カラーC606「リノリウム色」を塗った後、リノリウム押え金具の横にマスキングテープを貼り、面相筆で慎重に「ゴールド」を塗りました。

艦橋、前部マストなど

艦橋の製作

艦橋はキットのパーツを使用し、資料の写真を参考に各部に手を加えました。

資料の写真では、艦橋先端の円筒の司令塔部分の最上部後半が切り欠かれているように見えたので、該当する箇所を切り取りました。

また、この司令塔には、スリット状の窓が開けられています。これを再現しました。

そして艦橋の各パーツの抜きテーパーを修正するため、各部にやすりをかけました。

艦橋のパーツの取り付けでは、マストも含めて仮組とパーツの加工を十分行い、マストのパーツがまっすぐに取り付けられるように注意しました。

艦橋下部と上部の継ぎ目には伸ばしランナーを接着。ドリルで艦橋側面の窓も再現しました。

そして艦橋上部の双眼鏡の支柱と思われる突起の上に伸ばしランナーで作った双眼鏡を接着しました。

前部マストの製作

前部マストには様々な構造物が組み込まれており、組み立てには手間がかかりました。

前部見張り所や測的所などの窓に、紙製のステッカーを貼るように指示されていました。

この部分はステッカーを貼らず、代わりに帯状に切り出したプラバンを接着して再現しました。

マスト下部の組み立てでは、支柱の上に測的所などの構造物を接着し、その後ろに支柱を接着するのですが．．．

支柱の上部の長さが足りず、その上に接着するクロスツリーに届かないことが判明。

そこで、支柱の上端をプラ材とパテで延長。また、クロスツリーの付け根とマストの間に隙間が出来るので、プラ材を追加しました。

この状態でマストとクロスツリーを取り付けたところ、まだ隙間が残っていたので、エポキシパテで埋めました。

トップマストは「球磨型軽巡洋艦」の他の4隻の形状が再現されています。「球磨」のみ他の4隻と比べてヤードの位置が異なります。

そこで、伸ばしランナーでトップマストを作り変えました。

航空兵装と艦載艇

航空兵装

艦載機としては、「90式2号水上偵察機2型」を選択。ピットロード1/700「重巡洋艦 鳥海」に付属するものをディテールアップして取り付けました。

カタパルトは資料によって「呉式二号射出機」、「呉式二号一型射出機」、「呉式一号射出機」あるいは「呉式二号三型射出機」など、名称がまちまちでした。

ただし、「傑作軍艦アーカイブ20」に掲載されている1935年(昭和10年)の青島で撮影された写真に写っているカタパルトの形状はキットのパーツに近く、後半部分の下側がすぼまっていました。

そこで、キットのパーツに手を加えて使用しました。

ちなみに「傑作軍艦アーカイブ20」では「呉式二号三型射出機」と解説されていました。

「呉式二号三型射出機（カタパルト）」のエッチングパーツは後半部分の下側が平らな形状で再現されていることが多いように感じられます。

本当のところはよく分からないですが、「呉式二号三型射出機」には、異なる形状のバリエーションが存在したのかもしれませんね。

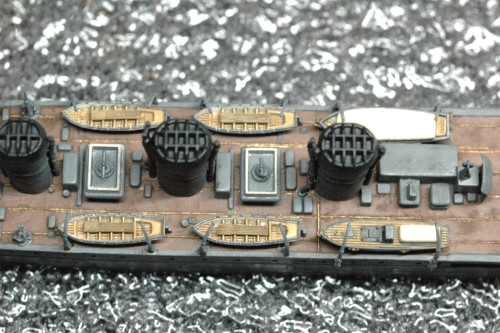

艦載艇

艦載艇については、製作開始時の調査が不十分で迷走してしまいました。参考にした資料の写真を凝視して、9ｍカッター4隻、11ｍ内火艇および11ｍ内火ランチ各1隻と推測しました。

また、「軽巡洋艦 球磨」を含む「5,500t級軽巡洋艦」は艦載艇のボートダビットが一部大型化されています。これも資料の写真を凝視して11ｍ内火艇用が大型化されている、と推測しました。

	左舷	右舷
前	9ｍカッター ダビット：小	9ｍカッター ダビット：小
中	9ｍカッター ダビット：小	9ｍカッター ダビット：小
後	11ｍ内火艇 ダビット：大	11ｍ内火ランチ ダビット：小

ただし、これは1933年の近代化改装工事直後の状態です。時期によって変化があるようなので注意が必要です。

塗装

塗装は主にクレオスMr.カラーを用いて行いましたが、一部にタミヤカラーエナメル塗料も使用しました。

普段はあまり軍艦色にはこだわらないのですが、今回は佐世保海軍工廠を意識してクレオスMr.カラーC602「佐世保海軍工廠標準色」を塗りました。喫水線下にはクレオスMr.カラーC81「あずき色」を塗りました。

リノリウムの部分には、クレオスMr.カラーC606「リノリウム色」を、リノリウム押え金具はMr.カラーC9「ゴールド」を塗りました。

キャンバスの部分にはMr.カラーC45「セールカラー」、煙突、後部マスト上部はタミヤカラーエナメルXF-1「フラットブラック」を塗りました。

艦載艇はMr.カラーC602「佐世保海軍工廠標準色」、Mr.カラーC311「グレー FS36622」、C45「セールカラー」、タミヤカラーエナメルXF-59「デザートイエロー」およびXF-64「レッドブラウン」で塗り分けました。

また、クレオスウェザリングカラーWC02「グランドブラウン」でウェザリングも行いました。

艦載機の「90式2号水上偵察機2型」はMr.カラーC8「シルバー」、07「プリビアスレッド」、タミヤカラーエナメル-18「セミグロスブラック」およびXF-10「フラットブラウン」で塗り分けました。

最後に、クレオスのウェザリングカラー各色でウェザリングを実施しました。

船体各部をWC01「マルチブラック」とWC05「マルチホワイト」、リノリウム甲板をWC02「グランドブラウン」でウェザリングを行い、さらにWC08「ラストオレンジ」で錆を追加しました。

使用したディテールアップパーツ

今回の製作では、ファインモールドとピットロードから発売されているプラスチック製のディテールアップパーツを多用しました。また、ウォーターラインシリーズの兵装セットも使用しました。

以下で使用したパーツを紹介します。

武装

主砲はファインモールド1/700ナノドレッドシリーズWA44「1/700 50口径14㎝単装砲」を使用。

8㎝高角砲はピットロード1/700「新艦船装備セット3」に付属するものを使用。

魚雷発射管はピットロード1/700「新艦船装備セット4」に付属する「六年式連装魚雷発射管」を使用しました。

艦載艇とボートダビット

9ｍカッターはファインモールド1/700ナノドレッドシリーズWA09「カッターボートセット」に付属するものを使用しました。

11ｍ内火艇はピットロード1/700「新艦船装備セット2」に付属するものを使用。

11ｍ内火ランチはこのセットに付属する12ｍ内火ランチを改造して使用しました。

また、ボートダビットはキットのパーツとファインモールド1/700ナノドレッドシリーズWA06「ラジアルボートダビットセット（大型艦用）」を組み合わせて使用しました。

11ｍ内火艇のボートダビットはこのセットに付属する大型ダビットを使用。それ以外は下半分をキットのパーツ、上半分をナノドレッドのパーツを組み合わせて使用しました。

当初はキットのパーツを使用するつもりでしたが、11ｍ内火艇用の大型ダビットとバランスをとるため手を加えました。

その他

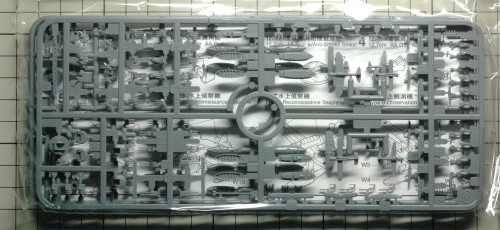

ピットロード1/700「新艦船装備セット2」からは、パラベーン、ホーサーリーㇽ、90㎝探照灯も使用。

また、「新艦船装備セット3」からは、方位測定儀(ループアンテナ)も使用しました。

艦首の菊花御紋章はファインモールド1/700ナノドレッドシリーズWA12「アンカー・菊花紋章セット」に付属する「巡洋艦用」を使用。

艦尾のフェアリーダーはファインモールドの1/700ナノドレッドシリーズWA26「フェアリーダーセット」より部品番号４のものを使用しました。

後部セルター甲板下の甲板室の水密扉には、ファインモールド1/700ナノドレッドシリーズWA27「水密扉セット」の部品番号4の水密扉を使用。

また、このパーツをセルター甲板上のハッチとして流用しました。

主錨はウォーターラインシリーズNo.517「大型艦装備セット」に付属するものを使用。

副錨はファインモールド1/700ナノドレッドシリーズWA12「アンカー・菊花紋章セット」に付属する部品番号2のものを使用しました。

参考資料

今回の製作では、以下の資料を参考に1933年（昭和8年）の近代化改装工事後の姿を再現しました。

• モデルアート別冊「艦船模型スペシャルNo.13」，「艦船模型スペシャルNo.29」
• モデルアート増刊「帝国海軍 搭載機 総ざらい②」
• モデルアート増刊「帝国海軍 軽巡洋艦 総ざらい」
• 世界の艦船 増刊「傑作軍艦アーカイブ20」
• 「日本海軍艦艇写真集13」

また、艦載艇の形状やリノリウムのサイズなどはタミヤニュース別冊「軍艦雑記帳 下巻」を参考にしました。

製作過程（リンク）

タミヤ1/700「軽巡洋艦 球磨」の製作過程については、以下をご覧ください。（新しいタブで開きます。）

【プラモ】タミヤ 1/700 「軽巡洋艦 球磨」を1933年の状態で作る（１）調査と製作方針

【プラモ】タミヤ 1/700 「軽巡洋艦 球磨」を1933年の状態で作る（２）作りかけで放置していた「球磨」の製作を再開、リノリウム押え金具が・・・

【プラモ】タミヤ 1/700 「軽巡洋艦 球磨」を1933年の状態で作る（３）舷側などの作り込みと艦載艇の見直し

【プラモ】タミヤ 1/700 「軽巡洋艦 球磨」を1933年の状態で作る（４）甲板の製作と船体の塗装

【プラモ】タミヤ 1/700 「軽巡洋艦 球磨」を1933年の状態で作る（５）船体と艦橋を製作、煙突なども取り付けた。

【プラモ】タミヤ 1/700 「軽巡洋艦 球磨」を1933年の状態で作る（６）前後のマスト、カタパルト、武装などの製作

【プラモ】タミヤ 1/700 「軽巡洋艦 球磨」を1933年の状態で作る（７）甲板に各種装備を取り付け、艦載艇を再び見直した。

【プラモ】タミヤ 1/700 「軽巡洋艦 球磨」を1933年の状態で作る（８）艦載機を搭載。ウェザリングも行い完成！

長らく作りかけのまま放置してしまっていたタミヤの「球磨」ですが・・・

遂に完成させることが出来ました！

キットに付属のオモリ以外はエッチングパーツや真鍮線などの金属素材を使用しませんでしたが、十分満足いくものが出来上がったのではないかと思っています。

今回は各部に手を加えて製作しましたが、あえてストレートに製作しても良いのではないかと思わせるキットでした。

ご覧いただき、ありがとうございました。「軽巡洋艦 球磨 1933年 近代化改修後」でした。
